사출금형 조립도설계
글쓴이 관리자 조회수 407
작성일 2019-06-26 10:02:37

71기 능력단위 사출금형 조립도설계 과제 작품입니다

제품명: GEAR COVER

설계기간: 모델링 35시간

              2D도면작성 14시간

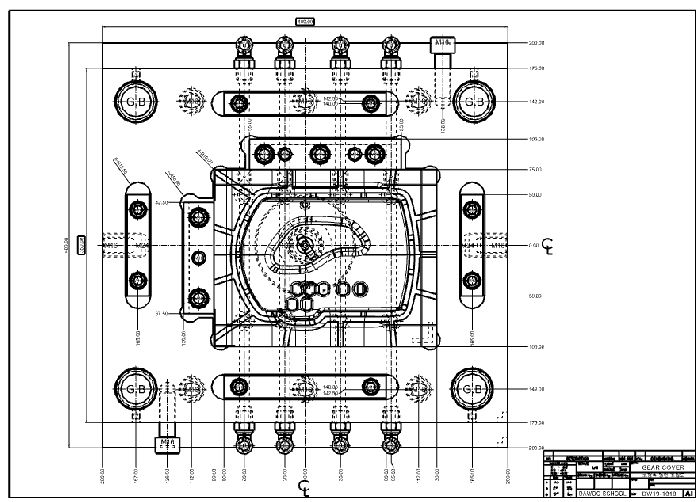

고정측 평면 조립도
고정측 평면 조립도

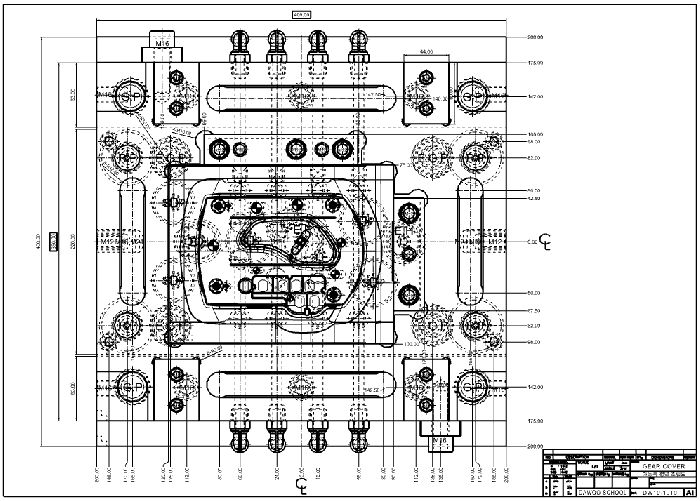

가동측 평면 조립도
가동측 평면 조립도

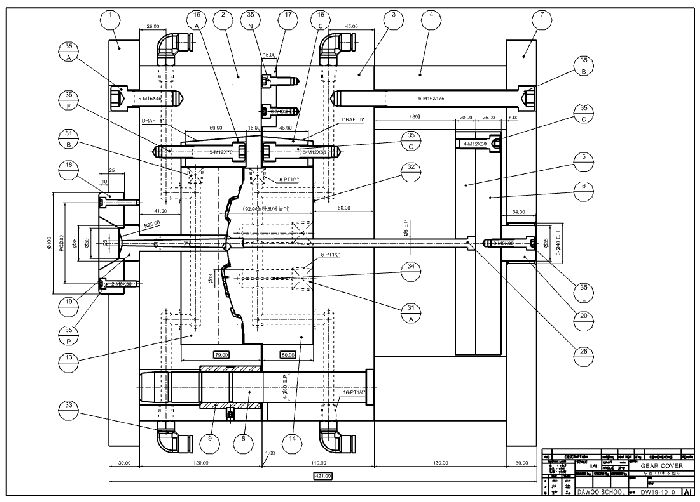

우측 단면 조립도
우측 단면 조립도

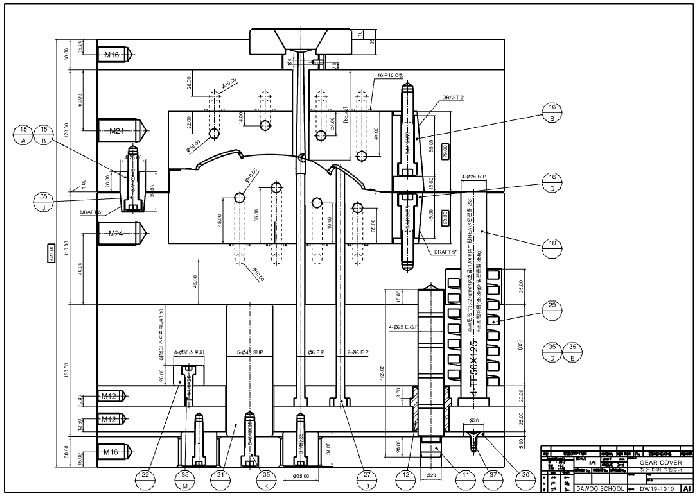

정면 단면 조립도
정면 단면 조립도

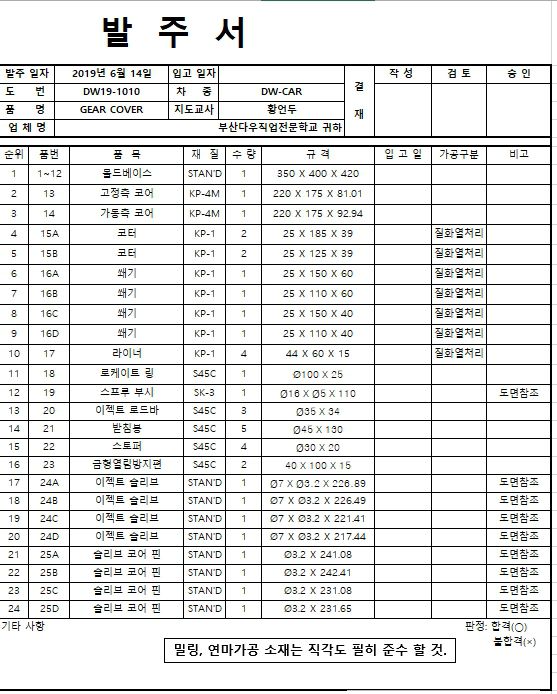

파트리스트
파트리스트
